Projekt elektryczny

Platforma automatycznie oblicza połączenia między modułami a falownikami, aby zmaksymalizować wydajność i zoptymalizować liczbę urządzeń, uwzględniając następujące parametry:

• Falowniki:
  • Liczba MPPT i liczba wejść na MPPT.
  • Zakres napięć roboczych, maksymalne napięcie wejściowe i maksymalna moc wyjściowa.
• Projekt systemu:
  • Orientacja modułów (bez łączenia modułów o różnych orientacjach z tym samym MPPT).
  • Maksymalny stosunek DC/AC ustawiony w projekcie.
• Warunki środowiskowe:
  • Historyczne minimalne temperatury w danej lokalizacji (w celu określenia maksymalnej liczby modułów połączonych szeregowo).

Automatyczne przypisywanie falowników jest idealne dla instalacji domowych lub prostych instalacji. W większych projektach można jednak korzystać z sektorów elektrycznych.

Sektory elektryczne

Sektor elektryczny pozwala zdefiniować grupę modułów, która zostanie podłączona do jednego lub większej liczby falowników niezależnie od pozostałych modułów systemu.

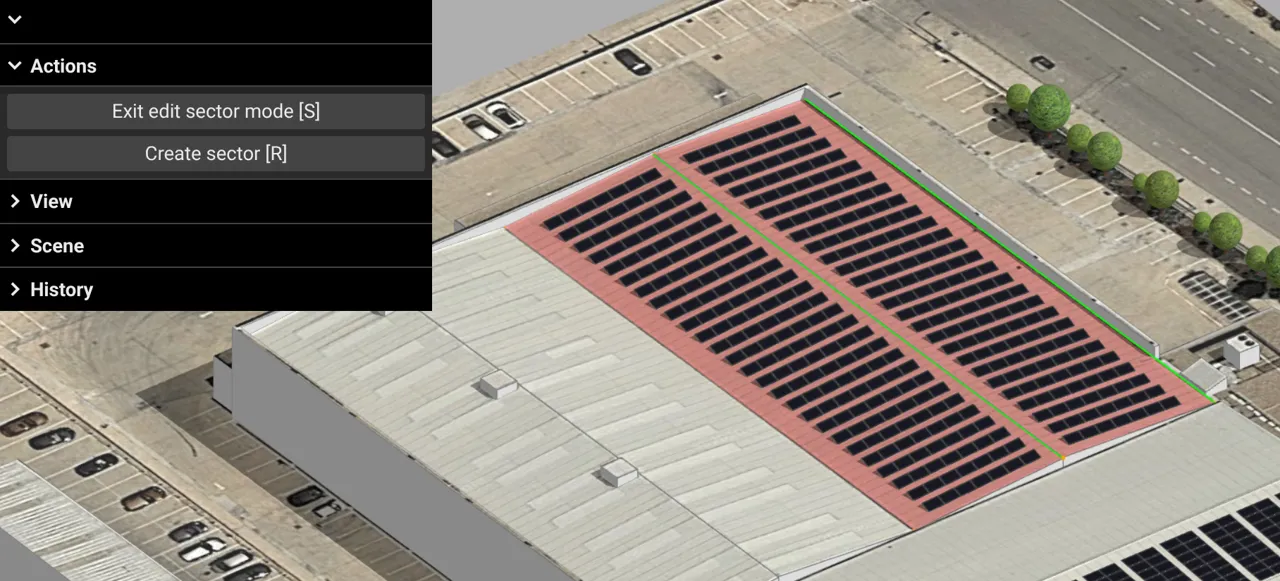

W sekcji Edytor, za pomocą działania Projekt elektryczny (klawisz W), można wybrać jedną lub więcej płaszczyzn, aby utworzyć z nich sektor elektryczny:

Naciśnij R lub kliknij Utwórz sektor, aby przypisać wybrane płaszczyzny do niezależnego sektora elektrycznego.

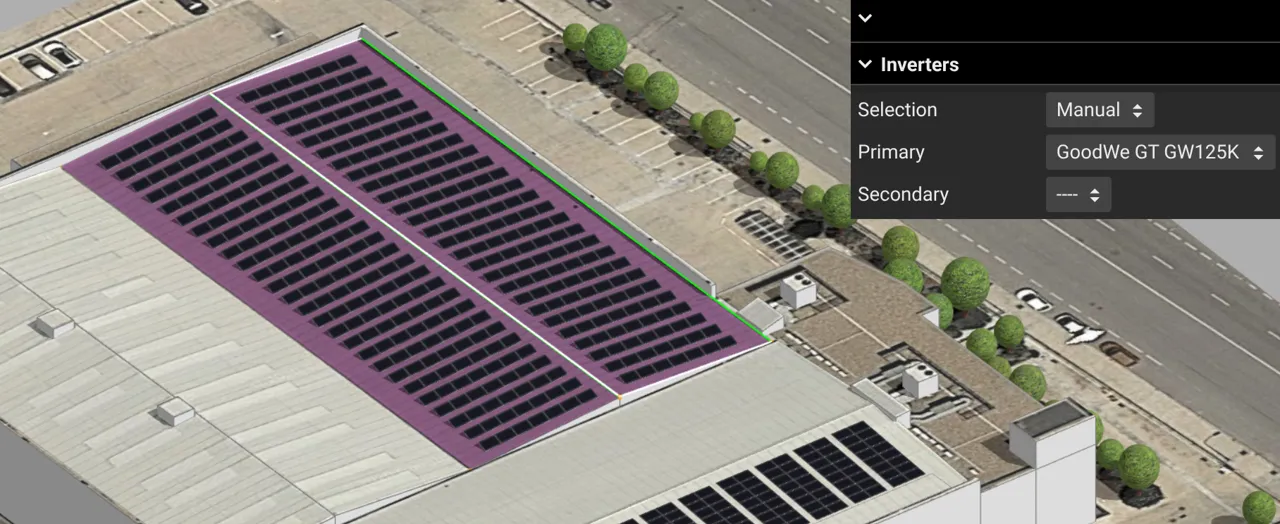

Dla każdego sektora można wybrać automatyczny lub ręczny dobór falowników. Dobór ręczny pozwala wybrać żądane modele spośród dostępnych w sekcji Szczegóły:

INFO

Falownik główny to zazwyczaj urządzenie o największej mocy. Falownik pomocniczy pozwala wykorzystać pozostałą nadwyżkę mocy DC za pomocą mniejszego urządzenia, unikając w ten sposób niepełnego wykorzystania falownika głównego.
